ZTAD型鞍式導向支座
一、適用范圍：
管道公稱通徑：DN700mm～3000mm
最大垂直荷載：154970N～3905500N
軸向位移：≤400mm
二、型號說明：
ZTAD 800 — A — H1
管中心高度：800mm
軸向位移：100mm
通徑：800mm
鞍式導向支座
三、選型說明
若管道無保溫，管中心高度可選H1，如果有保溫，溫度在400℃以下，管中心高度可選H2，溫度在400℃-600℃，管中心高度可選H3。

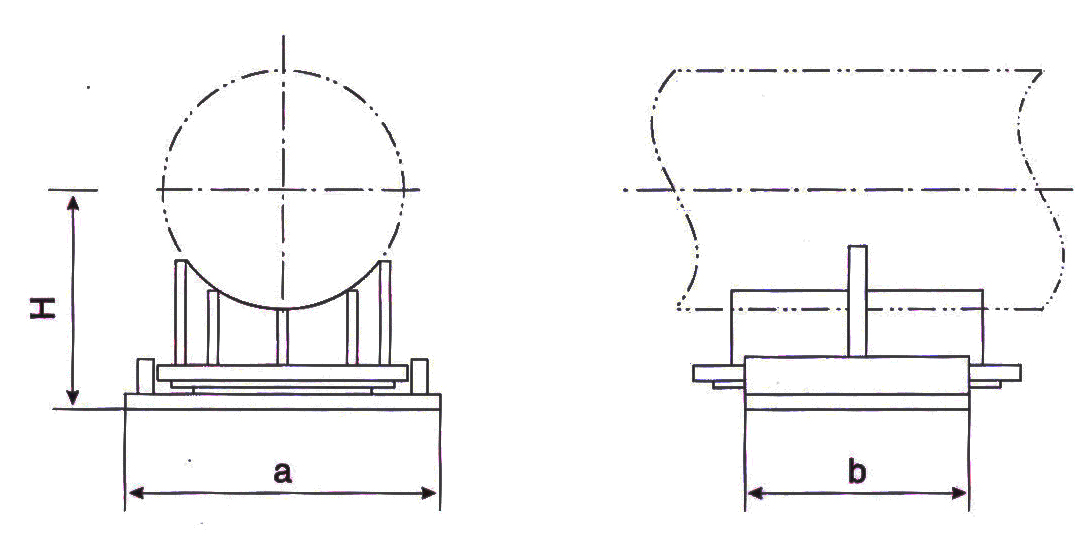

鞍式導向支座外形尺寸
|
公稱通徑 |
規格/型號 |
設計位移 |
最大垂直荷載（N) |
下基板尺寸a×b（mm） |
管中心高度H（mm） |
|||||
|
軸向X |
||||||||||
|
A |
B |
C |
D |
H1 |
H2 |
H3 |
||||
|
700 |
ZTAD700-X-H |
100 |
200 |
300 |
400 |
154970 |
670×270 |
750 |
850 |
950 |
|
800 |
ZTAD800-X-H |
100 |
200 |
300 |
400 |
211970 |
820×270 |
800 |
900 |
1000 |
|
900 |
ZTAD900-X-H |
100 |
200 |
300 |
400 |
271970 |
960×270 |
845 |
945 |
1050 |
|
1000 |
ZTAD1000-X-H |
100 |
200 |
300 |
400 |
354970 |
1000×330 |
900 |
1000 |
1120 |
|
1100 |
ZTAD1100-X-H |
100 |
200 |
300 |
400 |
449970 |
1170×340 |
940 |
1050 |
1170 |
|
1200 |
ZTAD1200-X-H |
100 |
200 |
300 |
400 |
529970 |
1230×340 |
1000 |
1110 |
1170 |
|
1300 |
ZTAD1300-X-H |
100 |
200 |
300 |
400 |
669970 |
1360×410 |
1050 |
1170 |
1240 |
|
1400 |
ZTAD1400-X-H |
100 |
200 |
300 |
400 |
824970 |
1430×480 |
1110 |
1170 |
1310 |
|
1500 |
ZTAD1500-X-H |
100 |
200 |
300 |
400 |
924970 |
1500×480 |
1170 |
1240 |
1390 |
|
1600 |
ZTAD1600-X-H |
100 |
200 |
300 |
400 |
1119970 |
1600×550 |
1240 |
1310 |
1390 |
|
1700 |
ZTAD1700-X-H |
100 |
200 |
300 |
400 |
1249970 |
1700×620 |
1240 |
1390 |
1490 |
|
1800 |
ZTAD1800-X-H |
100 |
200 |
300 |
400 |
1499960 |
1800×620 |
1310 |
1390 |
1490 |
|
1900 |
ZTAD1900-X-H |
100 |
200 |
300 |
400 |
1628960 |
1900×620 |
1390 |
1490 |
1590 |
|
2000 |
ZTAD2000-X-H |
100 |
200 |
300 |
400 |
1918960 |
2000×690 |
1390 |
1490 |
1590 |
|
2100 |
ZTAD2100-X-H |
100 |
200 |
300 |
400 |
2107960 |
2100×690 |
1490 |
1590 |
1690 |
|
2200 |
ZTAD2200-X-H |
100 |
200 |
300 |
400 |
2417960 |
2230×770 |
1490 |
1590 |
1690 |
|
2300 |
ZTAD2300-X-H |
100 |
200 |
300 |
400 |
2626960 |
2350×800 |
1590 |
1690 |
1790 |
|
2400 |
ZTAD2400-X-H |
100 |
200 |
300 |
400 |
2966960 |
2350×800 |
1590 |
1690 |
1790 |
|
2500 |
ZTAD2500-X-H |
100 |
200 |
300 |
400 |
3205960 |
2470×800 |
1690 |
1790 |
1890 |
|
2600 |
ZTAD2600-X-H |
100 |
200 |
300 |
400 |
3354850 |
2580×810 |
1690 |
1790 |
1890 |
|
2700 |
ZTAD2700-X-H |
100 |
200 |
300 |
400 |
3500000 |
2670×810 |
1790 |
1890 |
1990 |
|
2800 |
ZTAD2800-X-H |
100 |
200 |
300 |
400 |
3672548 |
2790×820 |
1790 |
1890 |
1990 |
|
2900 |
ZTAD2900-X-H |
100 |
200 |
300 |
400 |
3797600 |
2880×830 |
1890 |
1990 |
3000 |
|
3000 |
ZTAD3000-X-H |
100 |
200 |
300 |
400 |
3905500 |
2990×840 |
1890 |
1990 |
3000 |
