一、適用范圍：
管道公稱通徑：DN125mm～1800mm
最大垂直荷載：4600N～9233750N
軸向位移：≤400mm
二、型號說明：
ZTXD 800 — A — H2
管中心高度：900mm
軸向位移：100mm
通徑：800mm
箱式導向支座
三、選型說明
若管道無保溫，管中心高度可選H1，如果有保溫，溫度在400℃以下，管中心高度可選H2，溫度在400℃-600℃，管中心高度可選H3。

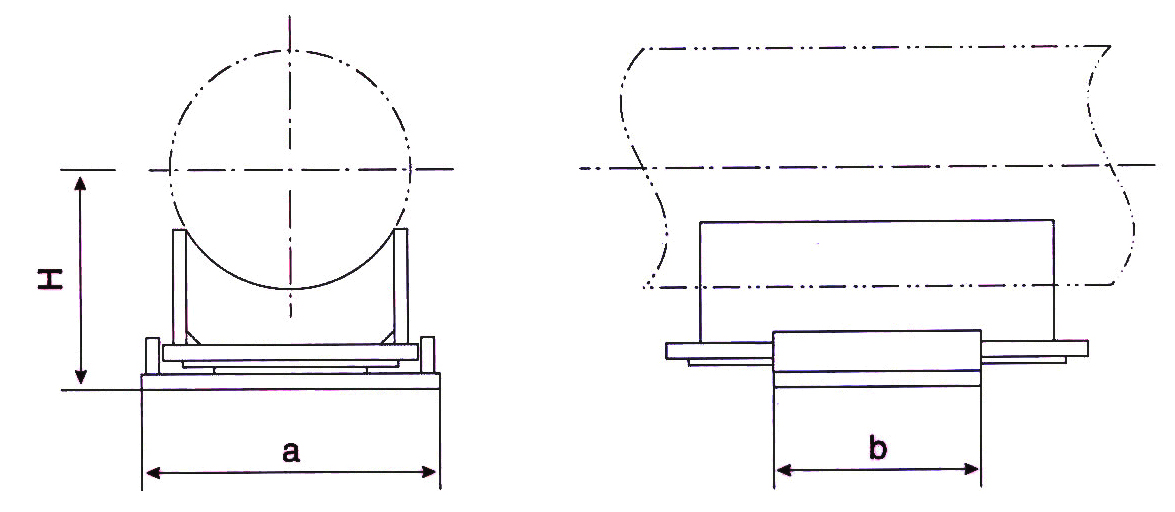

箱式導向支座外形尺寸
|
公稱通徑 |
規格/型號 |
設計位移 |
最大垂直荷載（N) |
下基板尺寸a×b（mm） |
管中心高度H（mm） |
|||||
|
軸向X |
||||||||||
|
A |
B |
C |
D |
H1 |
H2 |
H3 |
||||
|
125 |
ZTXD125-X-H |
100 |
200 |
300 |
400 |
4600 |
175×105 |
180 |
280 |
380 |
|
150 |
ZTXD150-X-H |
100 |
200 |
300 |
400 |
6480 |
175×105 |
210 |
310 |
420 |
|
200 |
ZTXD200-X-H |
100 |
200 |
300 |
400 |
11180 |
245×125 |
260 |
350 |
470 |
|
250 |
ZTXD250-X-H |
100 |
200 |
300 |
400 |
18470 |
245×195 |
300 |
400 |
500 |
|
300 |
ZTXD300-X-H |
100 |
200 |
300 |
400 |
25770 |
310×200 |
350 |
470 |
560 |
|
350 |
ZTXD350-X-H |
100 |
200 |
300 |
400 |
36470 |
375×200 |
420 |
530 |
630 |
|
400 |
ZTXD400-X-H |
100 |
200 |
300 |
400 |
48670 |
375×200 |
445 |
555 |
665 |
|
450 |
ZTXD450-X-H |
100 |
200 |
300 |
400 |
59970 |
450×200 |
500 |
600 |
710 |
|
500 |
ZTXD500-X-H |
100 |
200 |
300 |
400 |
77470 |
520×200 |
560 |
665 |
745 |
|
600 |
ZTXD600-X-H |
100 |
200 |
300 |
400 |
121970 |
590×255 |
665 |
745 |
845 |
|
700 |
ZTXD700-X-H |
100 |
200 |
300 |
400 |
154970 |
650×255 |
750 |
850 |
950 |
|
800 |
ZTXD800-X-H |
100 |
200 |
300 |
400 |
211970 |
800×255 |
800 |
900 |
1000 |
|
900 |
ZTXD900-X-H |
100 |
200 |
300 |
400 |
271970 |
940×255 |
845 |
945 |
1050 |
|
1000 |
ZTXD1000-X-H |
100 |
200 |
300 |
400 |
354970 |
1000×330 |
900 |
1000 |
1120 |
|
1100 |
ZTXD1100-X-H |
100 |
200 |
300 |
400 |
449970 |
1160×330 |
940 |
1050 |
1170 |
|
1200 |
ZTXD1200-X-H |
100 |
200 |
300 |
400 |
529970 |
1220×330 |
1000 |
1110 |
1170 |
|
1300 |
ZTXD1300-X-H |
100 |
200 |
300 |
400 |
589560 |
1300×350 |
1050 |
1150 |
1250 |
|
1400 |
ZTXD1400-X-H |
100 |
200 |
300 |
400 |
648440 |
1350×350 |
1100 |
1200 |
1300 |
|
1500 |
ZTXD1500-X-H |
100 |
200 |
300 |
400 |
700000 |
1450×350 |
1150 |
1250 |
1350 |
|
1600 |
ZTXD1600-X-H |
100 |
200 |
300 |
400 |
783220 |
1580×370 |
1200 |
1300 |
1400 |
|
1700 |
ZTXD1700-X-H |
100 |
200 |
300 |
400 |
855600 |
1680×370 |
1250 |
1350 |
1450 |
|
1800 |
ZTXD1800-X-H |
100 |
200 |
300 |
400 |
9233750 |
1780×380 |
1300 |
1400 |
1500 |
