一、概述

ZTJN 型高爐煤氣減壓閥消聲器是一種阻礙聲音傳播，讓氣流通過的防治空氣動力性噪聲的設備。ZTJN 型高爐煤氣減壓閥消聲器是我公司在引進學習并消化了國外先進技術的基礎上自主研發的一種新型消聲器，ZTJN 型高爐煤氣減壓閥消聲器是一種阻抗相結合的消聲器，它的聲學性優良、空氣動力學性能良好，而且具有結構合理，組合方便，制作簡單，便于安裝等優點。其性能已達到國內領先水平，與國外同類消聲器相比，在聲學性能和空氣動力學有明顯的提高，產品經過廣大用戶使用，消聲效果良好，完全符合國家《工業企業噪聲》衛生標準，并在冶金等行業得到了廣泛的使用。

二、結構形式、技術特點及消聲原理

2.1 結構形式

本消聲器由異徑管、阻性消聲段、抗性消聲段和底座等組成。消聲段包括消聲片、外殼體、安裝孔和檢修門等。

2.2 技術特點

<1> 消聲片內采用的是高性能的吸聲材料，具有吸聲效果好，不吸水等優點。

<2> 消聲器的進風端設有氣流分布板，保證氣體能平穩、均勻的進入消聲器。

<3> 在消聲片的迎風面設有圓弧導流板，使氣體經過消聲器的壓力損失降到最小。

<4> 消聲器的阻性消聲段是采用阻性片式結構，制作成分體可拆式，使得消聲片的清理和更換變得相當方便。

2.3 消聲原理

氣流通過進風管進入消聲器內，在通過消聲器內第一段阻性消聲段時，由于阻性消聲段內的消聲片的吸聲材料和特殊的吸聲結構的作用，使沿消聲器內傳播的部分噪聲在消聲片內由聲能轉化成熱能而消耗掉，當氣流繼續沿消聲器內向前傳播達到第二、三段抗性消聲段時，由于抗性消聲段內消聲片的特殊材料和排列結構，使傳播的某些特定頻率或頻段的噪聲，在突變處向聲源處反射回去，使得聲能轉化成熱能，而未消耗掉的噪聲繼續向前傳播到達第四段的阻性消聲段，通過阻性消聲段內的消聲片的吸聲材料和特殊的吸聲結構的作用再次把聲能轉化成熱能，從而到達消聲降噪聲的作用。

三、用途

ZTJN 型高爐煤氣減壓閥消聲器主要用于控制高爐煤氣系統中減壓閥組所帶來的氣體放散時的動力性噪聲。

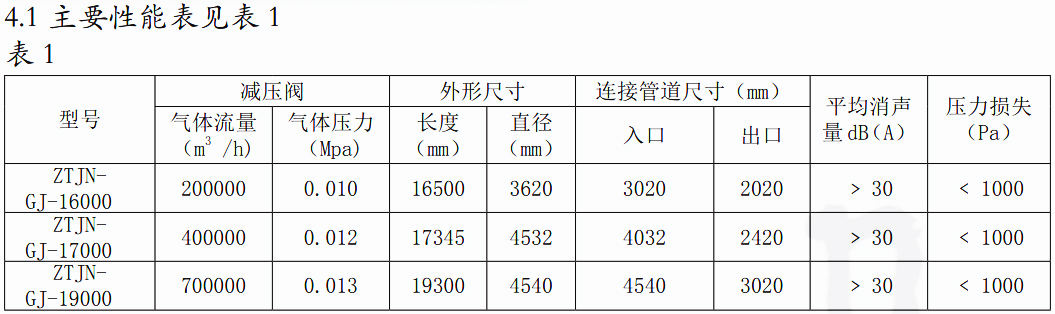

四、規格、性能、外形尺寸

4.2 主要技術參數

適用壓力：0.02-0.3MPa

使用溫度：≤ 250℃

消 聲 量：≥ 30dB（A）

放散時間：5-20S

五、安裝、維護及檢修

5.1 安裝注意事項

<1> 消聲器盡量設置在氣流平穩的管道段，避免安裝在彎頭等氣流干擾大的部位，以防止消聲器通道內流暢不均勻和增加阻損。

<2> 消聲器應避開其它噪聲源及剛性連接。

<3> 消聲器前后加接變徑管時，其當量擴張角不宜大于 20°。

<4> 進、出口連接法蘭時，應加橡膠襯墊作彈性處理。

<5> 安裝消聲器時，應先安裝消聲器的外殼體，在通過安裝孔安裝消聲器內部的消聲片。

5.2 檢修及維護

<1> 當發現進口管道振動厲害、噪聲增大，消聲器的消聲效果明顯出現減弱時，說明消聲器進風口管道處出現問題，這時需打開消聲器下部檢修對消聲器內部進行檢修。

<2> 對消聲器內的消聲片進行維護時，通過消聲器上部的安裝孔，抽出消聲片，再對消聲器片進行維護、清理或更換。

5.3 使用注意事項

<1> 進入消聲器內的氣體含塵濃度過大時，應對氣體作除塵處理。

<2> 所有法蘭連接時，都應加墊圈，以防止漏聲漏氣，影響消聲效果。

<3> 消聲器安裝位置注意避免其它聲源噪聲傳入消聲器的后端，從而影響消聲器的效果的正常發揮。

六、訂貨須知

<1> ZTJN 型高爐煤氣減壓閥消聲器為臥式。

<2> 消聲器法蘭或連接法蘭需要求現場配鉆的，訂貨時務必請注明。

<3> 可根據用戶需要設計消聲器，如選用單臺不能達到噪聲要求時，可以選二臺串聯使用。

<4> 我公司產品嚴守信譽、質量第一、實行三包、代辦托運，歡迎來函來人洽談。
