一、概述

ZTJN 型高爐爐氣放散閥消聲器是我公司在引進學習了國外先進技術的基礎上自主研發的一種用于控制高爐爐氣放散產生的動力性噪聲的消聲器。主要用于 1000、1200、1350、2500、3000、4000m3 等高爐。

ZTJN 型高爐爐氣放散閥消聲器是一種阻抗復合型消聲器，它具有結構合理、組合方便、制作簡單、便于安裝、使用壽命長等優點，且聲學性?xún)?yōu)良、空氣動力學良好，完全符合國家《工業企業噪聲》衛生標準，在冶金等行業得到廣泛的使用，由于我公司生產的 ZTJN 型高爐爐氣放散閥消聲器的消聲量大，消聲效果良好，得到了廣大用戶的贊譽。

二、結構形式、技術特點及消聲原理

2.1 結構形式

本消聲器由異徑管、阻性消聲段、抗性消聲段和支架等組成。消聲段包括消聲片、外殼體、檢修門等

2.2 技術特點

<1> 本消聲器采用阻抗復合型結構。

<2> 消聲器內的消聲片采用的是高性能 的吸聲材料，具有吸聲效果好，消聲量大等優點。

<3> 消聲片上的孔板通過特殊的排列方式排列，在消聲過程中不易堵塞。

<4> 本消聲器一些部位采用特殊的材料制作而成，使得消聲器的使用壽命長，不需要維修。

2.3 消聲原理

氣流通過進風管進入消聲器內，在通過消聲器內第一段阻性消聲段時，由于阻性消聲段內的消聲片的吸聲材料和特殊的吸聲結構的作用，使沿消聲器內傳播的部分噪聲在消聲片內由聲能轉化成熱能而消耗掉，當氣流繼續沿消聲器內向前傳播達到第二段抗性消聲段時，由于抗性消聲段內消聲片的特殊材料和排列結構，使傳播的某些特定頻率或頻段的噪聲，在突變處向聲源處反射回去，使得聲能轉化成熱能，而未消耗掉的噪聲繼續向前傳播到達第三段的阻 性消聲段，通過阻性消聲段內的消聲片的吸聲材料和特殊的吸聲結構的作用再次把聲能轉化成熱能，從而到達消聲降噪聲的作用。

三、用途

ZTJN 型高爐爐氣放散閥消聲器主要用于控制 1000、1200、1350、2500、3000、4000m3 等高爐爐氣爐頂放散氣體產生的動力性噪聲。

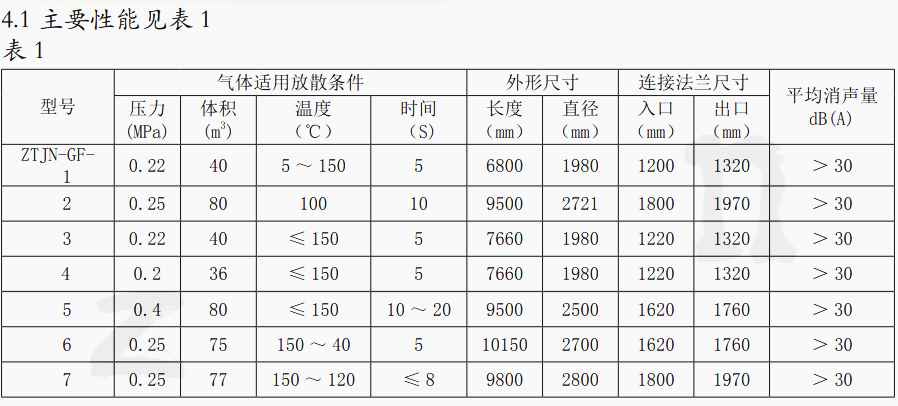

四、規格、性能、外形尺寸

4.2 適用范圍

氣體體積：36 ～ 80m3

溫度：≤ 150℃

壓力：0.2 ～ 0.25MPa

壓力損失：＜ 10KPa

放散時間：5 ～ 20s

五、安裝及使用注意事項

5.1 安裝注意事項

<1> 消聲器盡量設置在氣流平穩的管道段，避免安裝在彎頭等氣流干擾大的部位，以防止消聲器通道內流暢不均勻和增加阻損。

<2> 消聲器應避開其它噪聲源及剛性連接。

<3> 進、出口連接法蘭時，應加橡膠襯墊作彈性處理。

<4> 安裝消聲器時，應先將消聲器整體拼裝連接好，再將整體安裝于需要做消聲處理的管道處。

5.2 使用注意事項

<1> 進入消聲器內的氣體含塵濃度過大時，應對氣體作除塵處理。

<2> 所有法蘭連接時，都應加墊圈，以防止漏聲漏氣，影響消聲效果。

<3> 消聲器安裝位置注意避免其它聲源噪聲傳入消聲器的后端，從而影響消聲器的效果的正常發揮。

六、訂貨須知

<1> ZTJN 型高爐爐氣放散閥消聲器為立式。

<2> 消聲器法蘭或連接法蘭需要求現場配鉆的，訂貨時務必請注明。

<3> 可根據用戶需要的設計消聲器，如選用單臺不能達到噪聲要求時，可以選二臺串聯使用。

<4> 我公司產品嚴守信譽、質量第一、實行三包、代辦托運，歡迎來函來人洽談。
